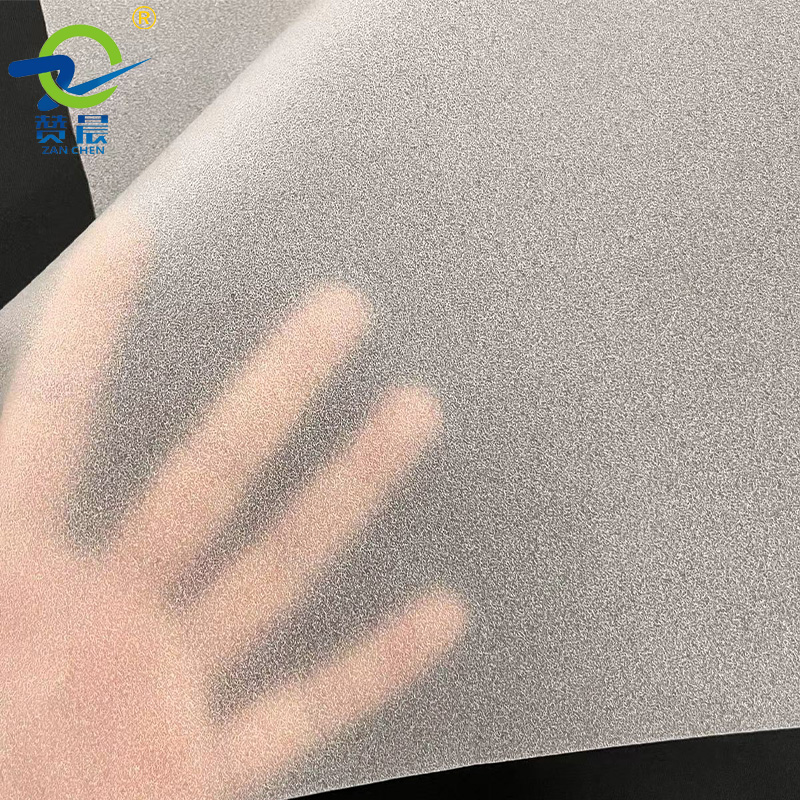

EVA薄膜具有韌性好、抗沖性能優(yōu)良

   乙烯-醋酸乙烯酯共聚物（EVA）它由無極性、結(jié)晶性乙烯單體和非結(jié)晶性乙酸乙烯酯組成（VA）單體聚合物，在引發(fā)劑的存在下共聚，其生產(chǎn)工藝來自高壓聚乙烯。EVA是繼高密度聚乙烯、低密度聚乙烯之后，（LDPE）、線性低密度聚乙烯（LLDPE）之后的第四類乙烯共聚物。

    EVA產(chǎn)品一般主要指EVA樹脂，其VA含量一般為5%～40%。EVA樹脂可通過注塑、擠塑、吹塑、發(fā)泡、熱成型、熱封、涂層、焊接等成型方法加工成各種產(chǎn)品，應(yīng)用廣泛。EVA薄膜具有韌性好、抗沖擊性好、透明度高、不易降解、無毒無害、收縮率低等特點。

EVA彈性體

     VA彈性體的VA含量約為40%～70%的EVA彈性體主要用作橡膠彈性體和聚氯乙烯改性劑。較高的VA含量決定了其幾乎或完全非晶態(tài)，玻璃化轉(zhuǎn)化溫度約為-35℃。EVA熱熔膠可廣泛應(yīng)用于家電、汽車裝配改造、書籍裝訂封邊等高自動化、高精度的生產(chǎn)線操作，因為它不含溶劑、無毒無害、不易燃、環(huán)境污染危險。它也廣泛應(yīng)用于家具工業(yè)和制革領(lǐng)域。

EVA乳液

     EVA乳液的VA含量約為70%～95%。一般采用乳液聚合法生產(chǎn)，產(chǎn)品處于乳液狀態(tài)，主要用作粘合劑、涂料、涂料等。EVA乳液聚合可以在反應(yīng)速度快的情況下獲得相對分子質(zhì)量高的聚合物。材料粘度低，易于混合傳熱，生產(chǎn)工藝和操作可控性強，殘留單體易于去除。

     EVA泡沫材料廣泛應(yīng)用于汽車和制鞋領(lǐng)域，但具有不耐穿刺、打滑、低溫硬化等特點。EVA的混合改性泡沫可以顯著提高EVA產(chǎn)品的性能。VA含量為12%～24%的EVA樹脂可廣泛應(yīng)用于電線、電纜等絕緣材料，制備熱收縮絕緣材料、阻燃絕緣材料和半導體絕緣材料。EVA樹脂制備的新型硅烷交聯(lián)電纜和無鹵阻燃電纜取得了可觀的經(jīng)濟效益。

     無規(guī)共聚破壞了聚乙烯鏈段形成的結(jié)晶區(qū)，通常高壓本體法生產(chǎn)的低密度聚乙烯結(jié)晶度為40％～60％，這已被x射線衍射法測量并通過DSC得到證實。隨著VA含量的增加，結(jié)晶度將逐漸降低，當VA含量繼續(xù)增加到40％～50％當共聚物成為完全的無定形結(jié)構(gòu)時。結(jié)晶度直接影響材料的硬度、拉伸強度、彈性模量、斷裂伸長率、沖擊強度等性能。

    VA含量增加，共聚物極性增加，使共聚物的許多性能發(fā)生變化，如結(jié)晶度、硬度、軟化點、剛度、拉伸強度、抗化學性能、耐熱變形性能降低，環(huán)境應(yīng)力開裂、滲透摩擦系數(shù)增加，與其他聚合物混合相容性增強，可印刷性增強。

    如果您想了解更多關(guān)于這方面的信息，請聯(lián)系我們的贊晨新材料。
